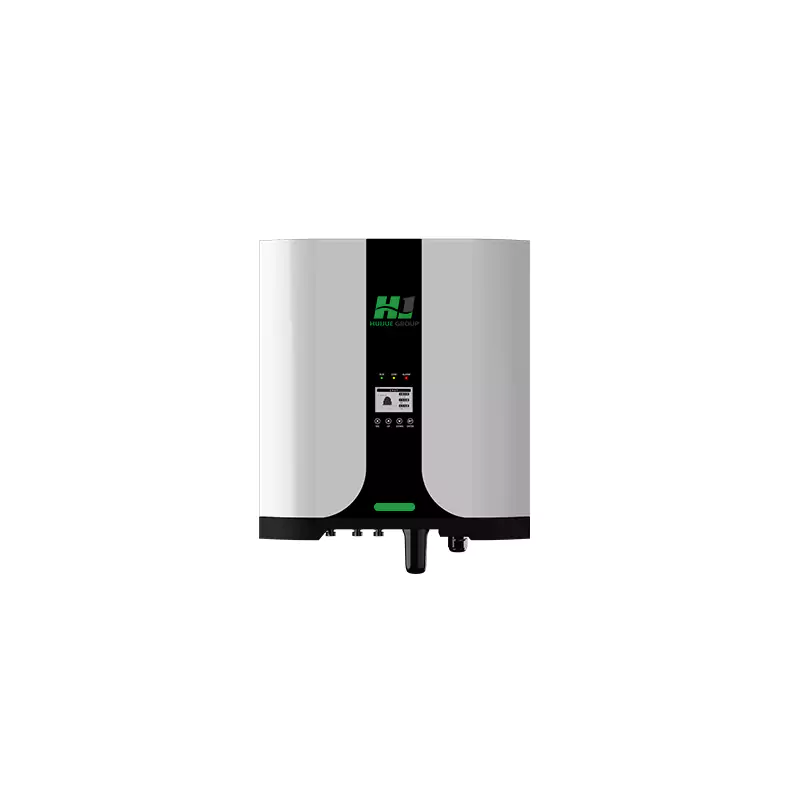

10kw-20kw三相混网逆变器

这款逆变器适用于中大型户用系统及智能开关。它集光伏储能控制于一体，内置EMS智能管理，支持多种电池类型。

在线咨询联系电话: 18721624519

产品特点

光伏及储能系统

集成光伏和储能系统调制解调器，支持多块电池，与EMS智能能源管理系统集成

智能切换

UPS功能，支持三相不平衡，10ms内开启/关闭电网

宽电压输入范围

宽光伏电压输入范围180V-900V。宽电池电压范围180V-700V

安全可靠

IP65防护等级，铝制外壳，内置防雷保护，高精度漏电保护

专业一体化 “交钥匙” 服务体系

请随时致电我们的客服热线或在线留言，我们将为您提供高效、全方位的服务

在线咨询

产品参数

产品型号	HJ-IH10-W500T（A-10）	HJ-IH12-W500T（A-11）	HJ-IH15-W500T（A-12）	HJ-IH17-W500T（A-13）	HJ-IH20-W500T（A-15）
光伏输入数据
最大输入功率	1500OW	18000W	22500W	25500W	30000W
最大输入电压	1000V	1000V	1000V	1000V	1000V
MPPT工作电压范围	180-900V	180-900V	180-900V	180-900V	180-900V
启动电压	120V	120V	120V	120V	120V
最大输入电流	15A/15A	15A/15A	15A/28A	28A/28A	28A/28A
最大短路电流	18A/18A	18A/18A	18A/32A	32A/32A	32A/32A
MPPT跟踪器数量	2	2	2	2	2
每个MPPT的串数	1/1	1/1	1/2	2/2	2/2
电池输入数据
电池电压范围	180-550V	180-700V	180-700V	180-700V	180-700V
最大充电/放电电流	25A/30A	50A/50A
最大充电/放电功率	10000W/10000W	12kW/12kW	15kW/15kW	17kW/17kW	20kW/20kW
电池类型	Li-ion/Lead-acid	Li-ion/Lead-acid	Li-ion/Lead-acid	Li-ion/Lead-acid	Li-ion/Lead-acid
交流输出数据（并网）
额定输出功率	10000W	12000W	15000W	17000W	20000W
最大视在功率	10000VA	12000VA	15000VA	17000VA	20000VA
额定输出电压	380V400V,3L/N/PE	380V400V,3L/N/PE	380V400V,3L/N/PE	380V400V,3L/N/PE	380V400V,3L/N/PE
额定输出频率	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz
最大输出电流	15A	18A	22A	25A	31A
功率因数	~1(0.8 lead to 0.8 lag can be set)	~1(0.8 lead to 0.8 lag can be set)	~1(0.8 lead to 0.8 lag can be set)	~1(0.8 lead to 0.8 lag can be set)	~1(0.8 lead to 0.8 lag can be set)
总谐波失真	<3%	<3%	<3%	<3%	<3%
交流输出数据（备用）
额定输出功率	10000W	12000W	15000W	17000W	20000W
最大视在功率	10000VA	12000VA	15000VA	17000VA	20000VA
额定输出电压	380V400V,3L/N/PE	380V400V,3L/N/PE	380V400V,3L/N/PE	380V400V,3L/N/PE	380V400V,3L/N/PE
额定输出频率	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz
最大输出电流	15A	15A	15A	15A	15A
效率
最大效率	98.20%	98.40%
欧洲效率	97.30%	97.50%
保护功能
交流过电流保护	Integrated	Integrated	Integrated	Integrated	Integrated
接地故障保护	Integrated	Integrated	Integrated	Integrated	Integrated
电源网络监控	Integrated	Integrated	Integrated	Integrated	Integrated
剩余电流监控	Integrated	Integrated	Integrated	Integrated	Integrated
基础参数
工作温度范围	-25°C-60°C (>45°C Derating)	-25°C-60°C (>45°C Derating)	-25°C-60°C (>45°C Derating)	-25°C-60°C (>45°C Derating)	-25°C-60°C (>45°C Derating)
海拔高度	≤4000m	≤4000m	≤4000m	≤4000m	≤4000m
噪声排放	<40dB	<40dB	<40dB	<40dB	<40dB
拓扑结构	Transformerless Isolation	Transformerless Isolation	Transformerless Isolation	Transformerless Isolation	Transformerless Isolation
散热方式	Natural Convection	Intelligent Fan	Intelligent Fan	Intelligent Fan	Intelligent Fan
防护等级	IP65	IP65	IP65	IP65	IP65
相对湿度	0-90%	0-90%	0-90%	0-90%	0-90%
直流连接器类型	MC/Amphenol Phonenix	MC4/Anderson Powerpole / Plug-in Connector
交流连接器类型	Plug-in Connector	Plug-in Connector	Plug-in Connector	Plug-in Connector	Plug-in Connector
显示屏	LCD	LCD	LCD	LCD	LCD
云通信	RS485 (WIFI/4G/GPRS optional)	RS485 (WIFI/4G/GPRS optional)	RS485 (WIFI/4G/GPRS optional)	RS485 (WIFI/4G/GPRS optional)	RS485 (WIFI/4G/GPRS optional)
BMS通信模式	CAN	CAN	CAN	CAN	CAN
与电表通信	RS485	RS485	RS485	RS485	RS485
安装	壁挂	壁挂	壁挂	壁挂	壁挂
空载自用电量	<10W	<10W	<10W	<10W	<10W
尺寸（宽×深×高）	505×220×570mm	500×220×630mm
重量	29kg	34kg		35kg
认证
安全标准	IEC62109-1-2	IEC62109-1-2	IEC62109-1-2	IEC62109-1-2	IEC62109-1-2
电磁兼容性标准	EN IEC 61000-6-1, -3
并网标准	AS4777.2:2000, NRS097-2-1:2017, EN50649-1:2019, VDE-AR-N 4105:2018	AS4777.2:2000, NRS097-2-1:2017, EN50649-1:2019, VDE-AR-N 4105:2018	AS4777.2:2000, NRS097-2-1:2017, EN50649-1:2019, VDE-AR-N 4105:2018	AS4777.2:2000, NRS097-2-1:2017, EN50649-1:2019, VDE-AR-N 4105:2018	AS4777.2:2000, NRS097-2-1:2017, EN50649-1:2019, VDE-AR-N 4105:2018
